Тип конденсатоотводчика Поплавковый — принцип работы конденсатоотводчика основан на регулировании запорного механизма при помощи специального поплавка. Термодинамический — применяется в системах с широким диапазоном давлений с расчетом на определенные термодинамические характеристики среды. Невосприимчив к гидравлическим ударам. Термостатический — устройство конденсатоотводчика основано на прикрепленной к затвору капсуле, внутри которой происходит изменение агрегатного состояния рабочей среды. Биметалический — модификация термостатического конденсатоотводчика, в котором капсулу замещают специальные шайбы, выполненные из двух металлов с различными показателями удельного расширения.	поплавковый
Присоединение Фланцевое — основным достоинством таких присоединений является возможность многократного и сравнительного легкого монтажа/демонтажа элементов трубопровода с большим и средним диаметром. Вместе с тем, конструкция таких узлов имеет значительный вес и требует периодической подтяжки резьбовых элементов. Муфтовое — резьбовое присоединение для труб малого и среднего диаметра. Оно также является разборным, однако не требует дополнительных элементов крепежа и не добавляет веса конструкции. Вместе с тем, наличие резьбы на трубах сокращает толщину их стенок, снижая максимально допустимые нагрузки.	фланцевое
Номинальный диаметр (DN) Номинальный диаметр DN (условный проход Ду) — номинальный параметр, применяется при описании трубопроводных систем, как характеризующий признак при монтаже и подгонке друг к другу деталей трубопровода (труб, фитингов, арматуры). Условный проход примерно соответствует диаметру просвета элемента трубопровода. Он не имеет единицы измерения и указывается, например, как DN 50, (Ду 50 в прошлом), но подразумевается диаметр 50 мм.	Ду40
Номинальное давление РN (Ру) PN — величина максимально допустимого давления. Соблюдение правил эксплуатции и сохранение давления в пределах этого уровня гарантирует исправную работу арматуры в течение заявленного срока эксплуатации.	16 бар
Максимальный перепад давления Максимальный перепад давления ΔP — это разница между давлением в главном паропроводе (или, например, в котле) и давлением в линии возврата конденсата.	10 бар
Рабочая среда	пар
Монтажная длина Монтажная длина — расстояние между присоединительными поверхностями (торцами, фланцами). Позволяет заранее рассчитать сколько места будет занимать соответствующий конденсатоотводчик.	320 мм
Материал корпуса	чугун
Максимальная температура рабочей среды	+250°C
Особенность конденсатоотводчика	с воздухоотводом, с термостатной капсулой
Способ монтажа	горизонтальный
Маркировка	Ayvaz SK-50
Производитель	Ayvaz
Страна производитель	Польша

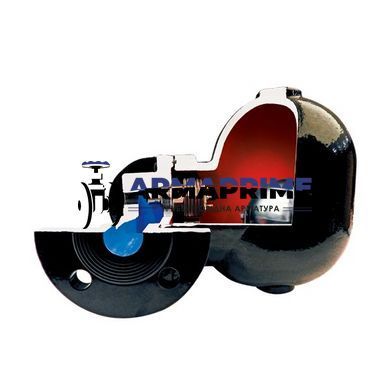

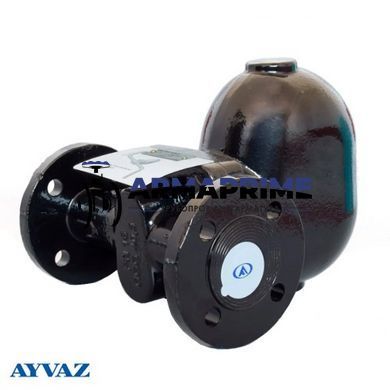

Конденсатоотводчик поплавковый фланцевый AYVAZ SK-50 Ду40 Ру16

В наличии

Артикул: 02850

Оставить отзыв

43 295.18 грн з ПДВ/шт

шт

Поплавковый конденсатоотводчик Ayvaz SK-50 применяется для отвода конденсата, количество которого постоянно изменяется при температуре насыщения пара. Наиболее часто используется в системах, где требуется мгновенное удаление конденсата и не допускается его скопление в паропотребляющем оборудовании. Модель SK-50 является идеальным решением для систем с автоматической регулировкой температуры. На работоспособность конденсатоотводчика не влияют внезапные и значительные изменения перепада давлений.

Применение:

Теплообменники
Радиаторы отопления
Сушильные цилиндры
Варочные котлы
Цистерны
Печи

Ayvaz SK-50 осуществляет также отвод воздуха с помощью термостатической капсулы, которая установлена в корпусе конденсатоотводчика, что в свою очередь позволяет предотвратить возникновение воздушных пробок. Кроме этого, если по каким-то причинам поплавок вышел из строя и перестал функционировать, термостатическая капсула продолжает удаление конденсата, предотвращая его скопление в системе.

Технические особенности:

Максимальное допустимое давление – 16 бар
Стандартная настройка перепада давления – 10 бар
Настройки перепада давления в 4,5 бар, и 14 бар поставляются под заказ
Максимальная рабочая температура – 250 °C

Материалы:

Корпус и крышка – высокопрочный чугун GGG 40.3
Внутренние части – нержавеющая сталь AISI304

Гарантия на товар 12 месяцев.
