Тип конденсатоотводчика Поплавковый — принцип работы конденсатоотводчика основан на регулировании запорного механизма при помощи специального поплавка. Термодинамический — применяется в системах с широким диапазоном давлений с расчетом на определенные термодинамические характеристики среды. Невосприимчив к гидравлическим ударам. Термостатический — устройство конденсатоотводчика основано на прикрепленной к затвору капсуле, внутри которой происходит изменение агрегатного состояния рабочей среды. Биметалический — модификация термостатического конденсатоотводчика, в котором капсулу замещают специальные шайбы, выполненные из двух металлов с различными показателями удельного расширения.	термодинамический
Присоединение Фланцевое — основным достоинством таких присоединений является возможность многократного и сравнительного легкого монтажа/демонтажа элементов трубопровода с большим и средним диаметром. Вместе с тем, конструкция таких узлов имеет значительный вес и требует периодической подтяжки резьбовых элементов. Муфтовое — резьбовое присоединение для труб малого и среднего диаметра. Оно также является разборным, однако не требует дополнительных элементов крепежа и не добавляет веса конструкции. Вместе с тем, наличие резьбы на трубах сокращает толщину их стенок, снижая максимально допустимые нагрузки.	резьбовое
Номинальный диаметр (DN) Номинальный диаметр DN (условный проход Ду) — номинальный параметр, применяется при описании трубопроводных систем, как характеризующий признак при монтаже и подгонке друг к другу деталей трубопровода (труб, фитингов, арматуры). Условный проход примерно соответствует диаметру просвета элемента трубопровода. Он не имеет единицы измерения и указывается, например, как DN 50, (Ду 50 в прошлом), но подразумевается диаметр 50 мм.	Ду15
Номинальное давление РN (Ру) PN — величина максимально допустимого давления. Соблюдение правил эксплуатции и сохранение давления в пределах этого уровня гарантирует исправную работу арматуры в течение заявленного срока эксплуатации.	42 бар
Максимальный перепад давления Максимальный перепад давления ΔP — это разница между давлением в главном паропроводе (или, например, в котле) и давлением в линии возврата конденсата.	32 бар
Рабочая среда	пар
Монтажная длина Монтажная длина — расстояние между присоединительными поверхностями (торцами, фланцами). Позволяет заранее рассчитать сколько места будет занимать соответствующий конденсатоотводчик.	95 мм
Материал корпуса	сталь
Максимальная температура рабочей среды	+400°С
Особенность конденсатоотводчика	с фильтром
Способ монтажа	горизонтальный
Маркировка	HTD-37D
Производитель	Hels
Страна производитель	Турция

Конденсатоотводчик термодинамический резьбовой HELS HTD-37D Ду15

В наличии

Артикул: 02054

Оставить отзыв

4 282.00 грн з ПДВ/шт

шт

Термодинамический конденсатоотводчик Hels HTD-37D

Предназначен для постоянного или периодического отвода конденсата из паровых систем, таких как: паропроводы, утюги, сушильные установки, прессовочные агрегаты, трубы с паровыми рубашками и др.

В основе работы лежит разница скоростей прохождения пара и образовавшейся жидкости. Благодаря низкой скорости конденсата клапан поднимается и выводит его из системы, а проходящий пар за счет своей скорости возвращает клапан на место, удерживая его в закрытом положении

Особенности конденсатоотводчика:

Может быть использован при повышенном температурном режиме и высоком давлении.
Подходит для использования вне помещений при минусовой температуре (замораживание/размораживание не наносит вреда и не влияет на работу прибора).
Высокая пропускная способность.
Стойкость к перепадам давления и вибрации.
Встроенный сетчатый фильтр.

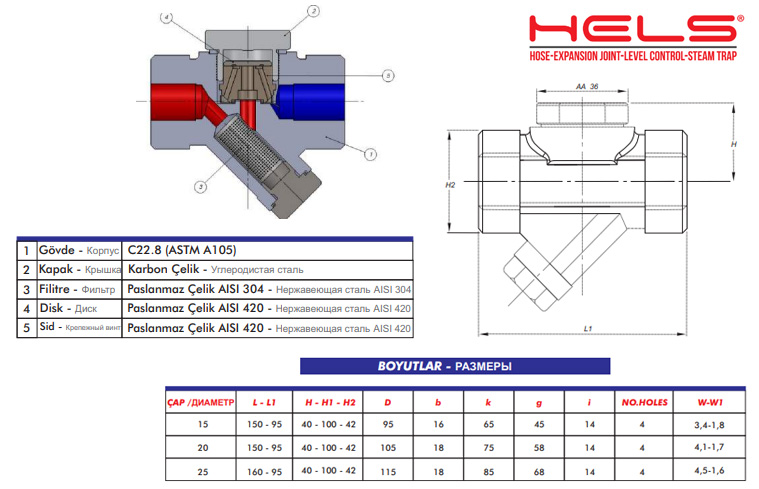

Корпус выполнен из высококачественной углеродистой стали ASTV A105.
Крышка и внутренние комплектующие - нержавеющая сталь AISI 304.
Направление потока указано на корпусе.

Рабочие условия:

Максимальный перепад давления: 32 бар.
Максимально допустимое давление: 42 бар.
Максимальная рабочая температура: +400°C.
Рабочая среда: пар.

Гарантия на товар 12 месяцев.

ГАРАНТИЯ НА ТОВАР НЕ РАСПРОСТРАНЯЕТСЯ:

при не представлении документов, указанных выше и/или Товара, в отношении которого выдвигаются требования;

при невозможности идентифицировать Товар относительно гарантийного талона;

при выявлении исправлений в гарантийном талоне;

товар был укомплектован пневмоприводом или электроприводом;

при использовании Товара не по назначению и не в соответствии с техническим паспортом Товара;

при нарушении покупателем правил пользования, транспортировки, подключения, эксплуатации и хранения Товара;

при представлении покупателем заведомо ложной информации о факте наступления гарантийного случая;

при умышленных действиях или бездействии покупателя, или третьих лиц, направленных на наступление гарантийного случая, а также при небрежном использовании Товара;

когда ремонт / настройка / адаптация / запуск в эксплуатацию Товара было осуществлено не полномочными на то лицами, организациями, что привело к неисправности Товара;

при попадании внутрь Товара посторонних предметов, жидкости и тому подобное;

при выявлении повреждений Товара, вызванных ненадлежащим функционированием электросети, газопровода, сети водоснабжения и канализации, существенным негативным воздействием окружающей среды, и наличия других факторов;

при выявлении химических, механических, термических повреждений и коррозии на окрашенных частях Товара;

при стихийных бедствия: пожар, наводнение и другие причины, которые нанесли ущерб Товару и находятся не под контролем продавца и покупателя;

когда продавцу не была предоставлена возможность установить причину выхода из строя Товара, который был отремонтирован собственными силами, без согласования с продавцом;

при окончании срока гарантии Товара.

Подробнее: Гарантия и сервис →

Новый отзыв или комментарий

Войти с помощью

Оцените товар

Файлы

pdf

Технічна специфікація HELS HTD-37D

1.6 МБ
