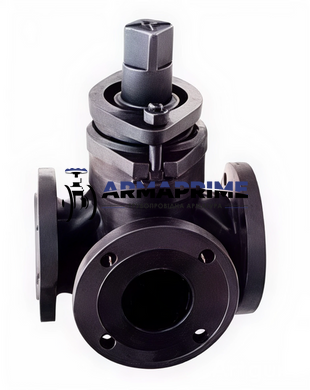

Краны чугунные фланцевые 11ч18бк на Ру 0,63 МПа (6,3 кгс/см²) представляют собой пробковые трехходовые краны, изготовленные из серого чугуна. Они используются в качестве запорной арматуры для управления потоками рабочей среды в трубопроводах. Основное назначение кранов 11ч18бк заключается в перенаправлении потока рабочей среды (вода, нефть, масла) между различными патрубками системы. Это достигается за счет поворота пробки внутри корпуса крана.
Конструкция и принцип работы
Кран 11ч18бк состоит из следующих основных элементов:
- Корпус: Изготовлен из серого чугуна.
- Пробка: Выполнена в форме усеченного конуса с Т-образным проходным отверстием.
- Сальник: Используется для уплотнения пробки и предотвращения утечек.
- Управление: Осуществляется вручную с помощью рукоятки или накидного ключа.
Принцип работы:
- Пробка вращается вокруг своей оси внутри корпуса.
- Направление потока определяется положением Т-образного отверстия пробки.
- На торце пробки нанесена риска, указывающая направление проходного отверстия.
- В зависимости от положения пробки поток может быть направлен:
- В один из выходных патрубков;
- Одновременно в оба патрубка;
- Полностью перекрыт.
Преимущества крана 11ч18бк:
- Простота конструкции и управления;
- Малые габариты;
- Низкое гидравлическое сопротивление;
- Долговечность при правильном обслуживании.
Недостатки крана 11ч18бк:
- Требует значительных усилий для поворота пробки (высокий крутящий момент);
- Необходимость регулярной смазки и ухода.
Рекомендации по установке и обслуживанию
- Устанавливать кран можно в любом положении относительно трубопровода благодаря универсальной конструкции.
- Перед эксплуатацией необходимо проверить наличие смазки на уплотнительных поверхностях запорного органа.
- Регулярная проверка состояния крана включает:
- Осмотр герметичности соединений;
- Смазку контактных поверхностей каждые три месяца;
- Проверку работоспособности механизма поворота пробки.
При соблюдении этих рекомендаций срок службы изделия составляет не менее пяти лет при среднем ресурсе около 1500 циклов открытия-закрытия.
