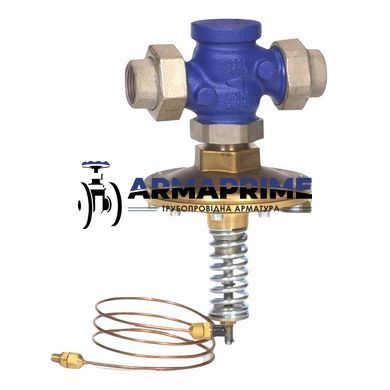

Регулятор перепаду тиску RD122 прямої дії призначений для автоматичної підтримки перепаду тиску і стабілізації витрати теплоносія в системах централізованого опалення, кондиціонування та охолодження. В комбінації з регулюючим клапаном з електроприводом може виконувати функцію обмежувача витрати теплоносія.

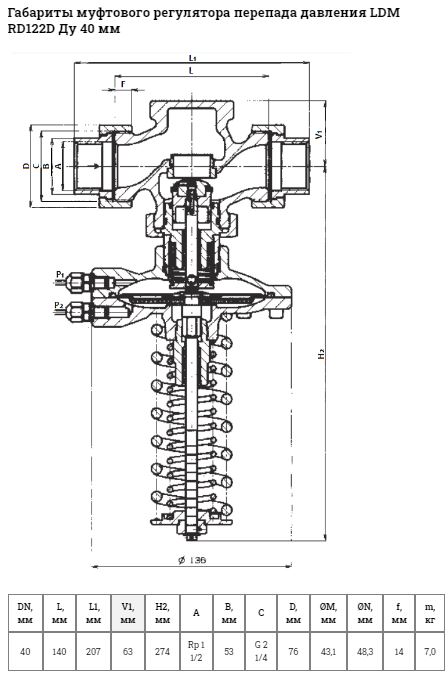

Регулятор перепаду складається з регулюючого клапана сідельного типу, пружинно-діафрагменного механізму і двох імпульсних трубок, що забезпечують передачу величини тиску з трубопроводів в діафрагменну камеру. Регулятор має лінійну характеристику регулювання. Налаштування на заданий перепад тисків, в межах діапазону регулювання, здійснюється за допомогою пружинного задатчика. Регулювальний гвинт має отвір під пломбування. У комплект поставки входять дві імпульсні трубки довжиною 1,5м і приєднувальні штуцери з внутрішньою різьбою при муфтовому приєднанні.
Також регулятор RD122 може застосовуватися в якості регулятора тиску (редукційного клапана) "після себе" в системах водопостачання, стисненого повітря і пара низького тиску. У цьому випадку використовується одна імпульсна трубка.
Відмінні особливості
- Висока пропускна здатність клапана.
- Широкий діапазон налаштування.
- Висока точність підтримки перепаду тиску (похибка не перевищує 5% від встановленого значення перепаду).
- Всі рухомі елементи виконані з різних марок нержавіючих сталей.
- Величина протікання в закритому положенні клапана не перевищує 0,0005% Kvs.
- Наявність дросельного клапана дозволяє обмежувати максимальне значення витрати, а також корегувати значення Kvs в процесі експлуатації (тільки для RD122P).
Робоче середовище
Вентилі RD 122 застосовуються в тому обладнанні, де регульованим середовищем є вода, повітря або пар низького тиску до 1,0 MPa. Крім цього, для охолоджувальних сумішей та інших неагресивних рідин, а також o для газоподібних середовищ у діапазоні температур від +2 C до o +150 C, у разі спеціального виконання з охолоджувачем o до 180 C. Ущільнювальні поверхні дросельної системи стійкі до звичайного бруду і домішок, що містяться в середовищі, але при появі абразивних домішок слід в трубопровід перед вентилем встановити фільтр для забезпечення довготривалої роботи.
Монтажні положення
Основне робоче положення регулятора: корпус вентиля - догори, керівна головка - донизу. Такого положення необхідно дотримуватися насамперед у рідин, під час o редукції тиску пари і за температури понад 90 C. У газоподібних і рідких середовищ за температури до 90 C вентиль можна встановити у вертикальному трубопроводі або в горизонтальному трубопроводі з напуском головки в бік.
