Конічні редуктори типів Б, В та Г призначені для ручного керування промисловими засувками та іншою запірною трубопровідною арматурою. Редуктор встановлюється на засувку та дозволяє суттєво зменшити фізичне зусилля, необхідне для відкривання або закривання арматури, одночасно збільшуючи крутний момент на вихідному валу.
Конічна зубчаста передача забезпечує ефективну передачу обертання від маховика до шпинделя засувки. Завдяки цьому керування великогабаритною та високонавантаженою запірною арматурою стає значно простішим і зручнішим.

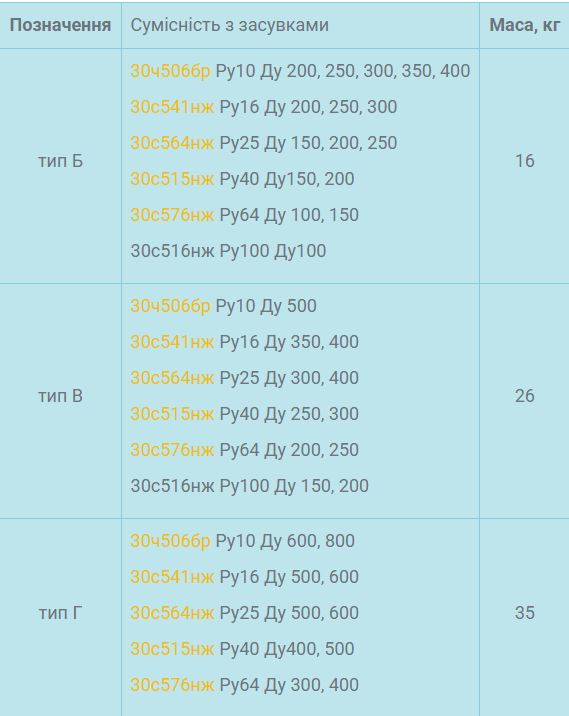

Редуктори тип Б, тип В та тип Г застосовуються для комплектації засувок із висувним та невисувним шпинделем. Конкретний тип редуктора підбирається залежно від необхідного крутного моменту, конструкції засувки та параметрів приєднання.
Конструкція та принцип роботи
Конічний редуктор складається з корпусу, системи конічних зубчастих коліс, вхідного та вихідного валів, підшипників, маховика та елементів приєднання до шпинделя засувки.
Під час обертання маховика рух передається через конічну зубчасту пару на вихідний вал редуктора. Завдяки передатному відношенню збільшується крутний момент, тому оператору потрібно докладати значно менше фізичного зусилля для відкривання або закривання засувки.
Монтаж та обслуговуваня:
- Підготовка до роботи: Перед встановленням необхідно очистити редуктор від пилу та залишків консерваційного мастила. Штурвал закріплюється на фланці вхідного валу.
- Монтаж: Редуктор встановлюється на приєднувальний фланець засувки. Ключовим моментом є поєднання пазів та виступів кулачкової муфти редуктора з відповідними елементами ходової гайки засувки.
- Технічне обслуговування: Для забезпечення довгого терміну служби рекомендується проводити регулярне змащування механізмів згідно з графіком регламентних робіт.
