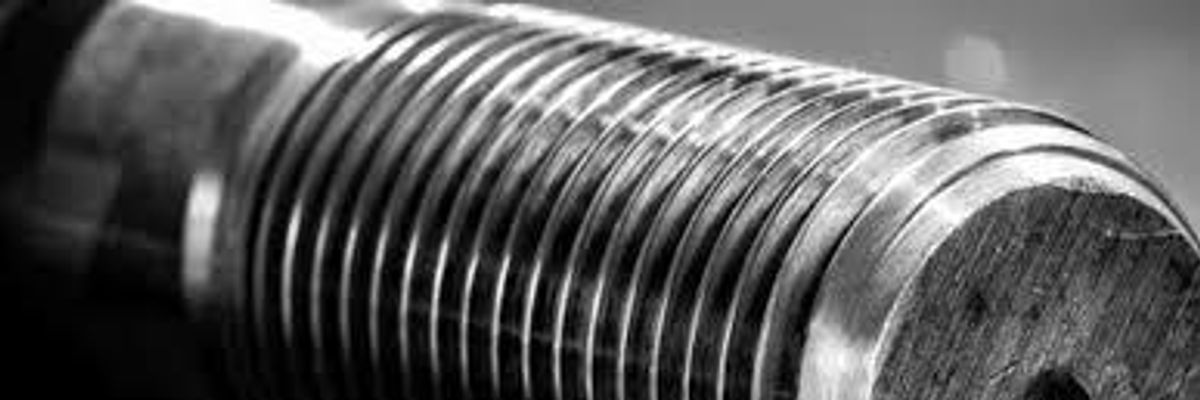

Что такое трубная резьба

Трубная резьба представляет собой один из самых распространённых способов соединения труб, фитингов, запорной арматуры и различных элементов инженерных коммуникаций. Благодаря резьбовому соединению можно быстро выполнить монтаж оборудования без применения сварки, а при правильном подборе типа резьбы обеспечить надежную герметичность и длительный срок эксплуатации трубопровода.

Сегодня существует несколько международных стандартов трубной резьбы. Несмотря на внешнее сходство, они отличаются углом профиля, формой поверхности, шагом витков, способом уплотнения и областью применения. Именно поэтому при выборе трубопроводной арматуры, шаровых кранов, фильтров, обратных клапанов, фитингов и других соединительных элементов необходимо учитывать не только диаметр, но и тип используемой резьбы.

Наиболее распространёнными считаются американские стандарты NPT и NPS, британские BSPT и BSPP, а также метрическая резьба ISO. Каждый из них предназначен для определённых условий эксплуатации и имеет собственные конструктивные особенности.

Основные параметры трубной резьбы

Чтобы правильно подобрать соединение, необходимо понимать основные характеристики резьбы.

Наружный диаметр

Это максимальный диаметр, измеряемый по вершинам витков. Именно по нему определяется типоразмер фитинга или трубной арматуры.

Следует учитывать, что условный проход трубы (DN) и наружный диаметр резьбы — разные параметры. Например, соединение DN20 имеет наружный диаметр значительно больше 20 мм.

Шаг резьбы

Шаг определяет расстояние между соседними витками.

В дюймовых стандартах используется показатель TPI (Threads Per Inch) — количество витков на один дюйм длины.

В метрической системе шаг измеряется непосредственно в миллиметрах.

Угол профиля

От угла профиля зависит совместимость соединений.

Наиболее распространённые значения:

  • 60° — NPT, NPS, метрическая резьба;

  • 55° — BSPT и BSPP;

  • 30° — круглая резьба DIN.

Даже если диаметр совпадает, соединения с разным углом профиля использовать нельзя.

Тип поверхности

Все трубные резьбы делятся на два основных вида.

Цилиндрическая

Диаметр остается одинаковым по всей длине. Герметизация достигается с помощью прокладок, уплотнительных колец или торцевых поверхностей.

Коническая

Диаметр постепенно уменьшается к концу резьбы. Во время затяжки витки плотно входят друг в друга, благодаря чему достигается высокая герметичность.

Основные виды трубной резьбы

NPT — американская коническая резьба

NPT (National Pipe Taper) — один из наиболее распространённых стандартов в США, Канаде и странах Северной Америки.

Главная особенность заключается в конической форме. Во время затяжки происходит плотное прилегание витков, благодаря чему соединение выдерживает высокое давление и вибрационные нагрузки.

Основные характеристики

  • угол профиля — 60°;

  • конусность — 1:16;

  • измерение шага — TPI;

  • стандарт ASME B1.20.1.

Для получения максимальной герметичности рекомендуется использовать ФУМ-ленту, сантехнический лен или анаэробный герметик.

Преимущества

  • высокая надежность;

  • устойчивость к вибрациям;

  • герметичность соединения;

  • возможность эксплуатации при высоком давлении.

Недостатки

  • чувствительность к чрезмерной затяжке;

  • необходимость использования герметиков;

  • несовместимость с европейскими стандартами BSP.

NPS — американская цилиндрическая резьба

Резьба NPS (National Pipe Straight) отличается постоянным диаметром по всей длине. Она используется преимущественно в тех случаях, когда герметизация осуществляется не самой резьбой, а специальной прокладкой или уплотнительным кольцом.

По геометрии профиль аналогичен NPT (60°), однако отсутствие конусности делает эти стандарты различными по назначению.

NPS широко применяется в промышленной трубопроводной арматуре, насосном оборудовании, контрольно-измерительных приборах и гидравлических системах.

Преимущества

  • простота монтажа;

  • возможность многократной сборки;

  • высокая точность соединения;

  • минимальный износ резьбы.

Недостатки

  • обязательное использование прокладок;

  • отсутствие самоуплотнения.

BSPT — британская коническая трубная резьба

Резьба BSPT (British Standard Pipe Taper) широко применяется в странах Европы, Азии и на большинстве промышленных объектов. По своему принципу работы она похожа на американский стандарт NPT, однако имеет совершенно другую геометрию профиля и собственные стандарты изготовления.

Главная особенность BSPT заключается в конической форме резьбы. Во время закручивания наружная и внутренняя резьбы постепенно уплотняются за счет плотного прилегания витков. Для достижения максимальной герметичности дополнительно используют ФУМ-ленту, сантехнический лен с пастой или анаэробные герметики.

Основные характеристики BSPT

  • профиль резьбы — треугольный;

  • угол профиля — 55°;

  • конусность — 1:16;

  • стандарты — ISO 7-1, BS 21, EN 10226.

Преимущества

  • высокая надежность соединения;

  • хорошая герметичность;

  • устойчивость к перепадам давления;

  • широкое распространение в Европе.

Недостатки

  • требует использования герметика;

  • чувствительна к чрезмерной затяжке;

  • несовместима с NPT.

BSPP — британская цилиндрическая резьба

Резьба BSPP (British Standard Pipe Parallel) обозначается буквой G и является одним из самых распространенных стандартов в трубопроводной арматуре.

В отличие от BSPT, она имеет постоянный диаметр по всей длине и не обеспечивает герметизацию самостоятельно. Основную функцию герметизации выполняет плоская прокладка, кольцо O-Ring или другое уплотнение.

Именно поэтому BSPP широко используется в насосном оборудовании, гидравлике, отопительных системах и промышленной арматуре.

Основные характеристики

  • профиль — треугольный;

  • угол — 55°;

  • цилиндрическая форма;

  • обозначение — G.

Преимущества

  • простая установка;

  • многократная сборка без повреждения резьбы;

  • высокая точность соединения;

  • минимальный риск деформации деталей.

Недостатки

  • обязательное применение прокладок;

  • невозможность герметизации только за счет резьбы.

Метрическая резьба

Метрическая резьба обозначается буквой М и отличается тем, что все размеры измеряются в миллиметрах. Наиболее часто она применяется для болтов, шпилек, гаек и крепежных элементов, однако также встречается в гидравлических соединениях, пневматическом оборудовании и автоматизированных системах.

Основным преимуществом метрической системы считается универсальность и огромное количество типоразмеров.

Особенности

  • угол профиля — 60°;

  • шаг измеряется в миллиметрах;

  • обозначается М10, М12, М20×1,5 и т.д.

Герметичность достигается при помощи резиновых колец, прокладок либо специальных конусных поверхностей.

Совместимость различных типов резьбы

Одной из наиболее распространенных ошибок при монтаже является попытка соединить резьбы разных стандартов.

Хотя некоторые соединения внешне очень похожи, использовать их вместе категорически запрещено.

Полностью совместимы

✔ NPT ↔ NPT

✔ BSPT ↔ BSPT

✔ BSPP ↔ BSPP

✔ NPS ↔ NPS

✔ Метрическая ↔ Метрическая

Допускаются при использовании специальных уплотнителей

Некоторые соединения можно использовать только в отдельных случаях.

Например:

  • наружная BSPT ↔ внутренняя BSPP;

  • наружная NPT ↔ внутренняя NPS.

Даже в этих случаях рекомендуется использовать только качественные герметики и соблюдать рекомендации производителя оборудования.

Несовместимые соединения

Категорически запрещается соединять:

  • NPT и BSPT;

  • NPS и BSPP;

  • метрическую и дюймовую резьбу;

  • круглую резьбу с любыми другими стандартами.

Несмотря на одинаковый диаметр, различия в угле профиля и шаге резьбы приводят к повреждению соединения, утечкам и разрушению оборудования.

Как определить тип резьбы

Перед покупкой трубопроводной арматуры рекомендуется определить тип соединения.

Для этого используют:

  • штангенциркуль;

  • резьбомер;

  • техническую документацию;

  • маркировку производителя.

Особое внимание следует уделять форме поверхности.

Если диаметр постепенно уменьшается — резьба коническая.

Если размер одинаков по всей длине — цилиндрическая.

Способы герметизации резьбовых соединений

Правильно подобранный уплотнительный материал значительно увеличивает срок службы трубопроводной системы.

Наиболее распространённые материалы:

ФУМ-лента

Используется для большинства бытовых и промышленных соединений. Отличается простотой монтажа и высокой химической стойкостью.

Сантехнический лен

Классический способ герметизации, применяемый совместно со специальной пастой. Обеспечивает надежное соединение даже при больших диаметрах.

Анаэробный герметик

Современный материал, который полимеризуется после сборки соединения и обеспечивает максимальную герметичность даже при высоком давлении.

Уплотнительные кольца O-Ring

Используются преимущественно в цилиндрических резьбах BSPP и NPS.

Основные ошибки при монтаже

Даже качественная трубопроводная арматура может выйти из строя при неправильной сборке.

Наиболее распространённые ошибки:

  • использование несовместимых стандартов резьбы;

  • чрезмерная затяжка соединения;

  • отсутствие герметика;

  • применение поврежденных фитингов;

  • неправильная намотка ФУМ-ленты;

  • загрязнение резьбы металлической стружкой или песком.

Перед монтажом рекомендуется тщательно очистить соединяемые поверхности и убедиться в соответствии стандартов.

Заключение

Выбор правильного типа трубной резьбы — один из важнейших факторов надежной работы инженерных систем. Перед покупкой фитингов, шаровых кранов, фильтров, обратных клапанов и другой трубопроводной арматуры необходимо учитывать не только диаметр соединения, но и стандарт резьбы, способ герметизации, рабочее давление и условия эксплуатации.

Если подобрать совместимые элементы и соблюдать технологию монтажа, резьбовое соединение прослужит десятки лет без протечек и дополнительного обслуживания.
